📊 DIAGRAMA DE CARGAS EN CARRETILLAS RETRÁCTILES
Guía técnica y práctica para una utilización segura, eficiente y conforme a normativa
El diagrama de cargas es uno de los elementos más importantes y, a la vez, más desconocidos en el uso diario de una carretilla retráctil. Su función es indicar la capacidad máxima real de carga que el equipo puede manipular en función de la altura de elevación, el centro de carga y las condiciones de trabajo.
Interpretar correctamente este diagrama no solo es una cuestión de rendimiento, sino de seguridad, durabilidad del equipo y cumplimiento de la normativa CE.
⚖️ CAPACIDAD DE CARGA NOMINAL: QUÉ SIGNIFICA REALMENTE
La capacidad de carga nominal es el peso máximo que una carretilla puede elevar bajo condiciones estándar definidas por el fabricante. Estas condiciones se establecen en un entorno controlado y representan el escenario más favorable.
Habitualmente, estas condiciones son:
📏 Centro de carga estándar: 600 mm
⬆️ Altura de elevación máxima especificada
📦 Carga compacta, estable y correctamente posicionada
🛞 Suelo nivelado y en buen estado
🚫 Sin movimientos bruscos ni maniobras dinámicas
👉 En la práctica diaria, estas condiciones no siempre se cumplen, por lo que la capacidad útil real suele ser inferior a la nominal.
📦 EL CENTRO DE CARGA: EL GRAN OLVIDADO
El centro de carga es la distancia horizontal entre el respaldo de las horquillas y el centro de gravedad de la carga, y se expresa en milímetros (mm).
De forma orientativa:
✅ Palet europeo estándar bien cargado (1200 mm) → 600 mm
⚠️ Cargas voluminosas, palets largos o sobresalientes → 700 – 800 mm
📌 Cuanto mayor es el centro de carga:
Mayor es el brazo de palanca
Mayor es el esfuerzo sobre el mástil y el chasis
Menor es la estabilidad del conjunto
Menor es la capacidad admisible
Este factor es especialmente crítico en carretillas retráctiles, donde el trabajo se realiza a gran altura.

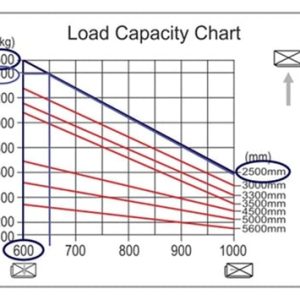

📐 CÓMO SE INTERPRETA UN DIAGRAMA DE CARGAS
El diagrama de cargas cruza dos variables fundamentales:
⬆️ Altura de elevación
↔️ Centro de carga
El resultado indica la carga máxima permitida para cada combinación concreta.
🧮 Ejemplo orientativo a 6.200 mm de altura:
600 mm de centro de carga → 1.400 kg
700 mm de centro de carga → 1.240 kg
800 mm de centro de carga → 1.120 kg
🔍 Conclusión clave:
La capacidad nominal solo es válida con centro de carga estándar. A mayor distancia de la carga respecto al respaldo de las horquillas, menor capacidad real, incluso aunque el peso no cambie.
🚜 USO REAL DE LA CARRETILLA RETRÁCTIL EN ALMACÉN
Las carretillas retráctiles están diseñadas para trabajo en pasillos estrechos y elevación en altura, lo que implica unas condiciones de uso muy concretas.
🔄 Movimiento con carga
Durante el desplazamiento:
La carga debe ir baja y estable
El mástil debe mantenerse ligeramente retraído
Se deben evitar giros bruscos, aceleraciones y frenadas fuertes
Mover la carga elevada reduce drásticamente la estabilidad y aumenta el riesgo de vuelco.
⬆️ Elevación de la carga
Durante la elevación:
El mástil debe estar correctamente alineado
La carga debe estar totalmente apoyada en el respaldo
La elevación debe realizarse de forma progresiva y controlada
A mayor altura:
Aumenta la flexión del mástil
Disminuye el margen de estabilidad
El centro de gravedad del conjunto se desplaza
Por este motivo, el diagrama de cargas cobra especial importancia en estantería alta.
↔️ Retracción y alcance
En carretillas retráctiles:
La retracción del mástil mejora la estabilidad
El trabajo con el mástil extendido penaliza la capacidad
Cargas adelantadas o mal posicionadas aumentan el riesgo
📌 Un uso incorrecto de la retracción puede hacer que una carga aparentemente “válida” supere los límites de seguridad.
⚙️ ¿POR QUÉ DISMINUYE LA CAPACIDAD?
La reducción de capacidad responde a leyes físicas y criterios de seguridad:
🏗️ Mayor altura → mayor momento de vuelco
⚖️ Mayor centro de carga → mayor brazo de palanca
🔋 El contrapeso y la batería compensan, pero solo hasta un límite seguro
Por este motivo, los fabricantes establecen valores máximos que deben respetarse siempre.
⚠️ ASPECTOS IMPORTANTES A TENER EN CUENTA
El diagrama se refiere a cargas estáticas
No contempla:
❌ Cargas inestables
❌ Palets deformados
❌ Cargas desplazadas
❌ Maniobras dinámicas
No sustituye a la placa de características
Siempre debe respetarse el valor más restrictivo
🚨 Trabajar fuera del diagrama puede provocar:
Pérdida de estabilidad
Daños en mástil, chasis y sistema hidráulico
Riesgo para el operario
Incumplimiento de la normativa CE
🏗️ CASO PRÁCTICO REAL DE ALMACÉN
Carretilla retráctil Jungheinrich en estantería selectiva alta
En un almacén con estantería alta, se utiliza una carretilla retráctil Jungheinrich con:
⚖️ Capacidad nominal: 1.400 kg
⬆️ Altura máxima: 6.200 mm
📏 Centro de carga nominal: 600 mm
Al trabajar con:
Palet estándar → se mantiene la capacidad nominal
Carga voluminosa → la capacidad se reduce
Carga larga o sobresaliente → la reducción es significativa
📊 Conclusión del caso real:
No todas las cargas “pesan lo mismo” para la carretilla. El centro de carga y la altura mandan.
🛠️ RECOMENDACIÓN TÉCNICA FINAL
Antes de elegir o utilizar una carretilla retráctil, es fundamental analizar:
📦 Tipo de palet y dimensiones reales de la carga
📏 Centro de carga efectivo
⬆️ Altura de trabajo habitual
⚖️ Peso máximo real
🔄 Frecuencia de trabajo en estantería alta
Un buen asesoramiento técnico garantiza seguridad, eficiencia, menos averías y mayor vida útil del equipo.
📞 ¿Dudas sobre tu carga o tu estantería? Consúltanos
Nuestro equipo técnico puede ayudarte a verificar si tu operativa actual es correcta o si necesitas una configuración de carretilla más adecuada a tu almacén.
